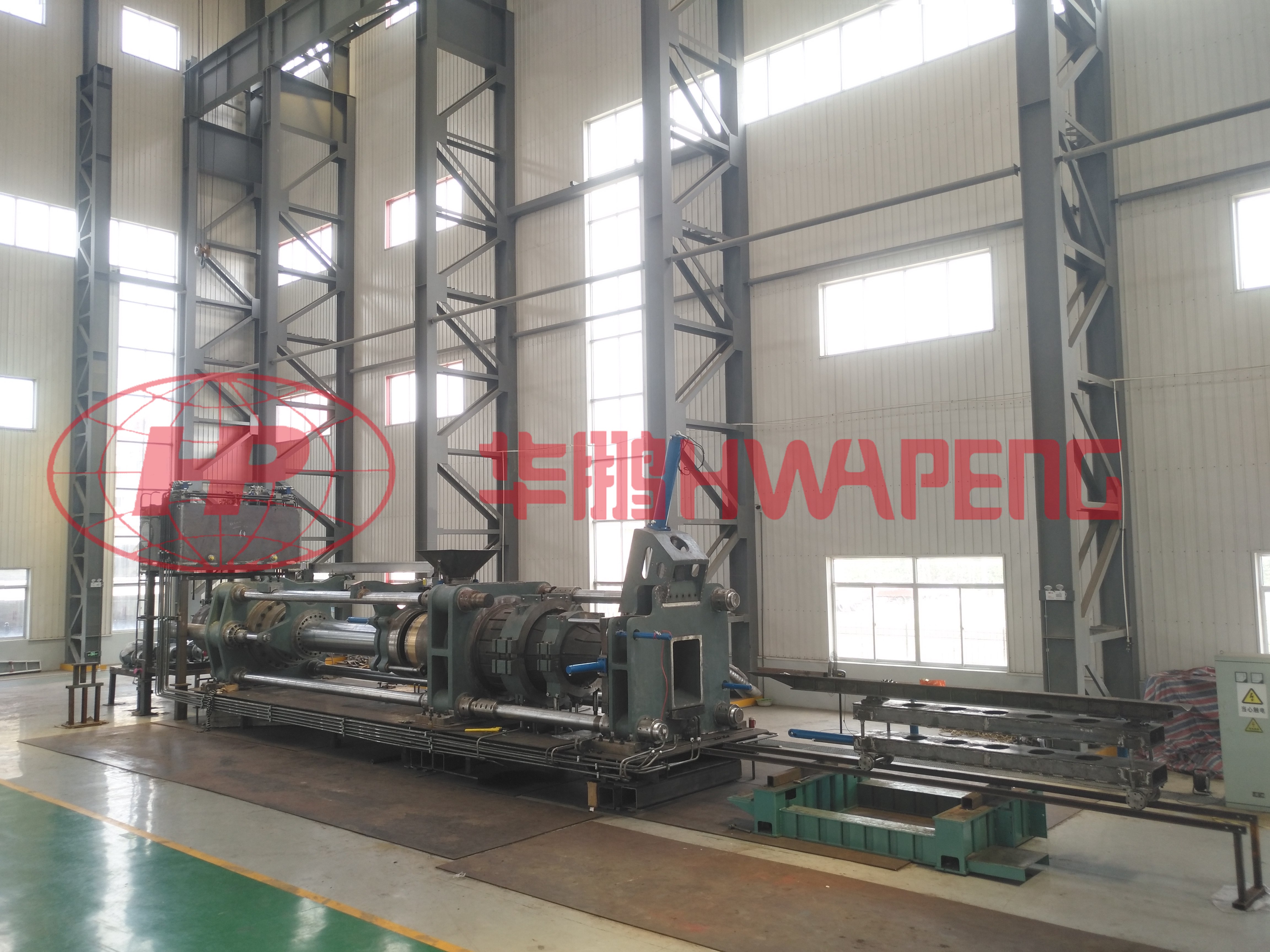

HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机

HP-CEP系列炭素挤压机

产品描述

HP-CEP系列炭素挤压机采用最先进的液压挤压和控制技术、抽真空技术、分段加热技术、同步剪切技术和PLC控制技术等,为炭素挤压提供最佳方案。

HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机
HP-CEP系列炭素挤压机

技术参数

压机主要参数

公称吨位/MN

10

15

20

25

35

42

压机形式

卧式三缸四柱固定单料室

主油缸直径/mm

630

780

900

1050

1200

1300

副油缸活塞直径/mm

250

250

300

300

350

350

挤压行程/mm

2000

2000

2400

3200

3800

4000

料室有效尺寸/mm

Φ800×1600

Φ1050×1600

Φ1150×2000

Φ1300×2400

Φ1400×2800

Φ1500×3000

料室最大装料量/kg

1300

2200

3300

5100

6500

8000

型嘴规格/mm

Φ100~Φ300

Φ150~Φ450

Φ200~Φ500

Φ200~Φ550

Φ250~Φ600

Φ350~Φ700

挤压比

6.1~42

4.9~39

4.8~33

5~33.7

5~26

4~16

挤压速度mm/s

0~5

设计压力/MPa

31.5

工作液体压力/MPa

25

主电机功率/kW

2×30

2×37

2×45

2×55

2×75

3×75

料室、型嘴加热方式

导热油

剪切装置

固定剪+同步剪

抽真空装置

水环式真空泵+储压罐(+罗茨泵)

技术性能

1. 挤压速度精确控制

采用液压系统驱动主柱塞缸工作运动,精确控制电极挤压速度,保证电极产品质量。

2. 新型型嘴设计

采用多曲线变径段结合短过渡段型嘴设计,大幅度提高电极成型密度及表面质量。

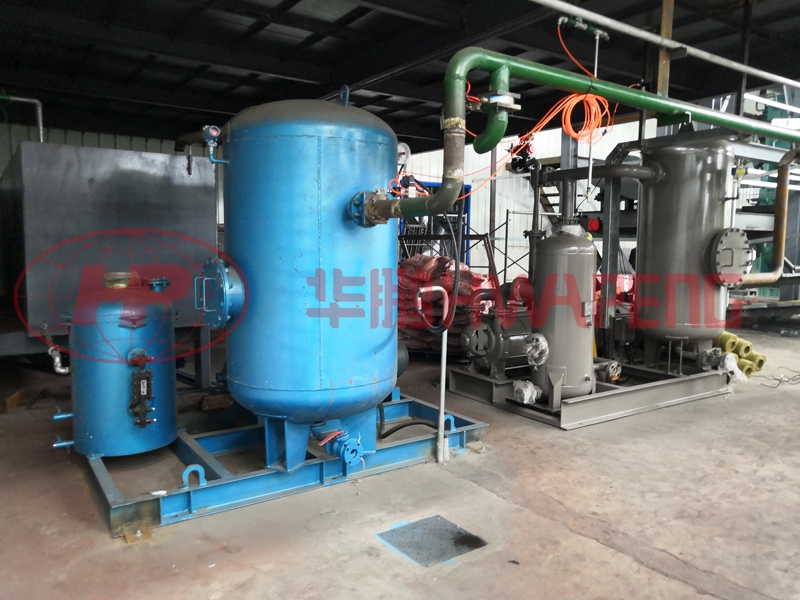

3. 抽真空系统

配备抽真空系统,在电极预压及挤压过程中对糊料抽真空,以充分排出糊料中烟气,提高成型及最终电极成品质量、缩短预压时间、提高生产效率。

4. 同步自动剪切装置

配备电极同步自动剪切装置,避免固定式剪切电极存在的电极内部分层、膨胀、龟裂等缺陷,保证电极产品质量,提高电极生产效率。

5. 料室及型嘴分区段精确控温

采用料室及型嘴分区段温度精确控制加热,保证电极产品质量稳定。

6. 副油缸快速回程

副油缸负责快速回程运动提高工作效率。

7. 固定式单料室

结构简单工作可靠,节省设备、基础建设以及配套设施投资,维护维修简便。

8. 液压控制系统

采用国内外知名品牌插装系统、阀组及过滤系统,泵站采用独立循环系统,保证液压系统连续稳定可靠工作;采用法兰式管路连接方式,保证多次较高压力循环情况下液压系统管路密封可靠、无泄漏。

9. PLC自动控制

PLC自动控制,设定关键工艺参数、自动控制工艺过程,系统全自动工作,保证生产工艺参数及产品质量稳定,提高生产效率、节约生产成本。
