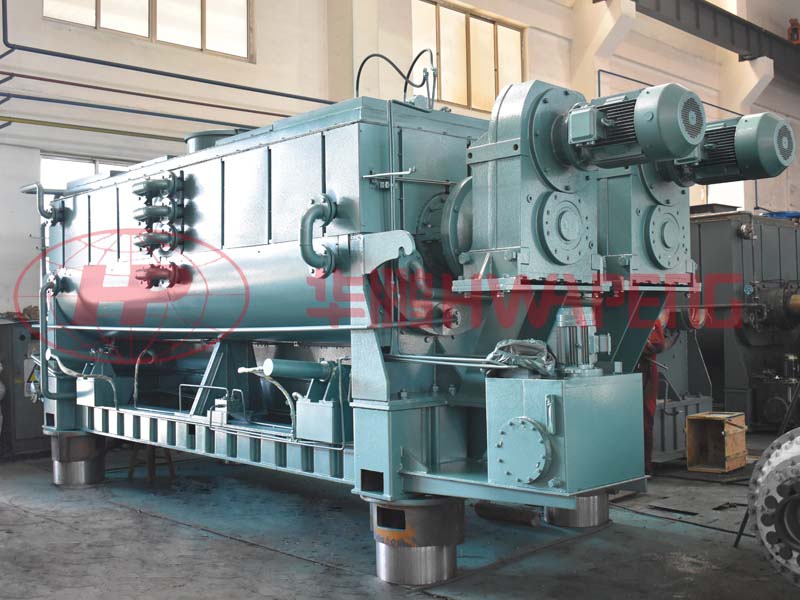

HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机

HP-DMH(H)高效干料预热机

产品描述



华鹏®HP-DMH(H)系列高效高温干料预热机是目前国内加热能力最好的干料预热机。该型式干料预热机最早由华鹏为河南科峰炭材料有限公司设计生产,用于生产超高功率石墨电极。



在生产高功率(HP)、超高功率(UHP)石墨电极的过程中,最初干料(按一定比例配比的骨料和粉料)的加热温度和加热效率对于石墨电极的最终品质起着至关重要的作用。



足够高的预热温度能使骨料的张口率增加,对沥青粘结剂的吸附作用/能力明显增强;沥青温度一般有利于沥青的充分浸润,增强糊料的塑形,减少沥青消耗量,大幅提高石墨电极的体积密度、机械强度、导电率等重要性能指标。

HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机
HP-DMH(H)高效干料预热机

HP-DMH(H)高效干料预热机主要技术参数

型号 HP-DMH(H)2000 HP-DMH(H)3000 HP-DMH(H)4000 HP-DMH(H)5000 HP-DMH(H)6000
额定容量(L) 2000 3000 4000 5000 6000
最大容量(L) 2600 3200 5200 6800 7200
搅刀转速(rpm) 15/12 15/12 15/13 15/11.6 15/11.6
混捏方式 相切异速搅刀
卸料方式 液压锁紧底开门
加热方式 导热油
导热油工作压力
(MPa)
0.3-0.6
主电机功率(kW) 7.5 11 15 18.5 18.5
液压站电机功率
(kW)
2.2
外形尺寸(长×宽×
高)(mm)
4960×2210×1962 5000×2580×2100 6880×2700×2359 7280×2700×2359 8860×2880×2520

技术性能

1、预热质量高

采用相切、异速、半径干料混合加热技术。搅刀翻动物料同时加热物料,使物料不断直接接触设备的传热表面,实现高效加热。

2、传热快、温度高、工作可靠

采用新型扩展缸体高效加热技术(已申报专利)、高效高温缸体专利技术(发明专利号:ZL 2012 1 0124643.8)、新型搅刀专利技术(专利号:ZL 2016 2 1123124.X、ZL 2016 2 1123277.4)、全面加热专利技术(专利号:ZL 2004 2 0018996.0)、搅刀加热专利技术(专利号:ZL 2006 2 0085174.3)卸料门加热、衬板与锅体无缝连接技术。

采用整体加热式搅刀。搅刀的叶片、中空的搅刀中轴及其他与物料接触的搅刀部件均通入导热油加热,多方位对物料进行充分加热。

3、 保证干料粒度配比

采用专用设备加工缸体内径和缸体端板轴承孔,设备加工精度高,可很好地保证搅刀与缸体衬板间隙要求,防止颗粒料被破碎。

4、 温度测量准确

采用新型测温技术(专利号:ZL 2014 2 0490132.2),提高测温热响应性及抗干扰性。

5、密封性好

采用复式金属环形密封(发明专利号:ZL 2014 1 0430160.X),形成多道密封,搅刀轴端不漏炭素细粉。

采用液压旋转锁紧底开门,密封性好。密封面永不磨损,密封可靠,卸料门不漏料。

6、出料快、不存料

搅刀螺旋推料,出料速度快。卸料门位于缸体最底端,出料彻底。出料时间低于2分钟,锅内不存料。

7、出料不漏粉尘

密封料斗将卸料门完全密封,出料时粉尘不会外泄。

卸料门液压执行机构均在密封料斗外,检察、维护方便。

8、耐磨性高、衬板更换便捷

搅刀表面堆焊耐磨焊层,耐磨层硬度达到HRC60-65。搅刀使用寿命20

衬板材料采用替代进口产品的新型耐磨锰钢衬板,经过热处理、强度高。生产阳极产品衬板使用寿命15年,生产阴极产品衬板使用寿命1年。

生产磨损严重炭素制品,采用衬板便捷更换结构,无须整体拆卸设备即可更换衬板。

9、适应高温搅刀结构

搅刀热膨胀伸长轴承游动设计,防止由于搅刀受热伸长造成的轴承胀死。轴承室冷却结构,保证轴承的正常工作温度,延长轴承使用寿命。

轴承室设冷却水套,保证轴承在高温环境下的工作温度,延长使用寿命。

10、 设备维护便捷

采用轴承座轴承座便捷拆卸结构,无需拆卸缸体端板,仅拆卸轴承座固定螺栓即可将轴承座取出,进行搅刀主轴轴承维护、更换作业。

采用缸体分体式结构,无需拆卸缸体,仅需将缸体端板上部拆开即可进行搅刀维护作业。

11、工作可靠

传动系统由主电机、P系列硬齿面减速机组成。硬齿面减速机承载能力是普通齿面减速机的3倍,保证了传动系统的高承载能力。在设备意外落入硬物的情况下,也不会造成设备的损坏。

12、噪音低

采用专用设备加工,设备同心度好,运转不别劲,使用寿命长。整机运转噪音低于80分贝。
